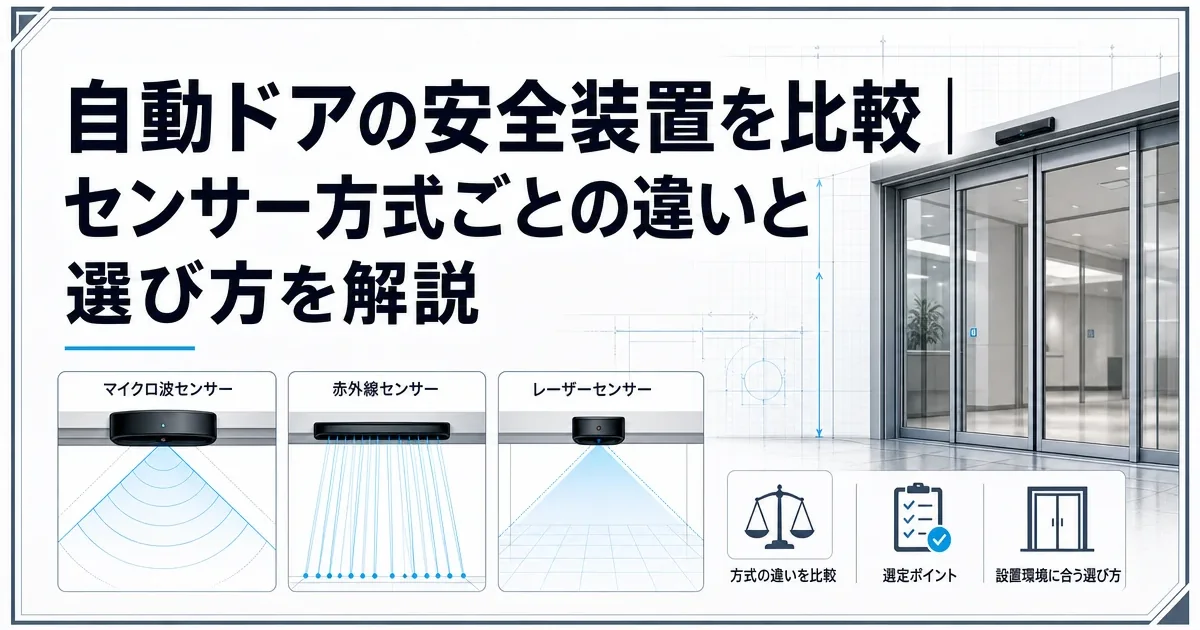

自動ドアの安全装置を比較｜センサー方式ごとの違いと選び方を解説

自動ドアの安全装置はセンサー方式によって検知範囲や誤作動リスクが異なり、施設の通行量や利用者層に応じた選定が欠かせません。

本記事では方式ごとの違いを比較表で整理し、店舗、病院、オフィスビルなど用途別の選び方まで解説します。

ただし適用条件は現場の設置環境や既存設備により異なるため、最終判断は現地調査での確認が必要です。

自動ドアの安全装置とは何か

自動ドアの安全装置とは、開閉時の挟まれ事故や利用者との衝突を防ぐために設置される補助センサーや制御機構の総称です。

起動用センサーだけでなく、補助センサーやタッチセンサーなど複数の方式が組み合わされることで、通行者を検知して開閉動作を制御します。

本記事では、代表的なセンサー方式ごとの検知範囲や設置条件を比較し、店舗、病院、オフィス、工場といった建物用途に応じた選び方まで整理します。

安全装置が必要とされる理由

自動ドアは開閉時にドア本体と人や物が接触する可能性があり、特に高齢者や車椅子利用者、子どもが通行する施設では挟まれ事故のリスクが高まります。

こうした事故を防ぐため、JIS A 4722など公的に確認できる規格を踏まえた安全装置の設置が求められており、設計段階から検知範囲や動作速度の調整が検討されます。

主なセンサーの種類一覧

自動ドアの安全装置には、人の接近を検知してドアを開く起動センサー、開閉中の障害物を検知する補助センサー、接触時に停止させるタッチセンサーなどがあります。

起動センサーは主にドア上部の無目（ドア上部に設置される横長の構造部材）に取り付けられ、補助センサーは開閉範囲の安全確認を担うなど、それぞれ役割が異なります。

安全装置と法令・基準の関係

安全装置の設置基準は、全国自動ドア協会が公開する情報やJIS規格を根拠に検討されることが一般的です。

ただし、防火設備として扱われる場合や福祉施設向けのバリアフリー対応が求められる場合は、通常の安全基準に加えて条件が加わることがあるため、設計担当者や施工業者への確認が必要です。

センサー方式ごとの比較表

自動ドアの安全装置には赤外線センサー、光電センサー、マットスイッチなど複数の方式があり、検知範囲や設置条件、費用は方式ごとに異なります。

同一基準で比較できるよう検知方式・設置条件・費用目安を整理し、建物用途や通行量に応じた選び方を判断できる形で以下に示します。

赤外線センサーの特徴

赤外線センサーは、人や物から放射される熱を検知する方式と、赤外線の反射を利用して物体を検知する方式に大別され、自動ドアでは起動用・補助用の両方で広く使われています。

起動センサーとして無目（ドア上部に設置される横長の構造部材）に設置する場合、検知範囲はドアの前後1〜2メートル程度に設定されることが一般的ですが、検知範囲は設置高さや角度により変動するため、実際の通行動線に合わせた現地調整が欠かせません。

補助センサーとして開閉範囲の足元付近を検知する場合は、より狭い範囲を精密に捉える設定が求められます。

一方で、赤外線センサーには誤作動が生じやすい条件も存在します。

直射日光が強く当たる出入口や、外気温と室温の差が大きい季節の変わり目、店舗の看板照明やヒーターの熱源が近くにある環境では、誤検知や検知漏れが起こりやすいと指摘されています。

また、雨や雪、粉塵が多い屋外設置の場合は、レンズ表面の汚れによって感度が低下することもあるため、定期的な清掃と点検が必要です。

店舗や商業施設のように通行量が多く、開閉頻度が高い建物では、こうした誤作動のリスクを踏まえたうえで、補助センサーの追加設置や設置位置の見直しを施工業者と相談しながら検討することが実務上の判断基準になります。

光電センサーの特徴

光電センサーは、投光部と受光部の間で光を送受信し、その光が人や物によって遮られることで通行を検知する方式です。

赤外線センサーが反射光を捉えて対象物の有無を判断するのに対し、光電センサーは光路の遮断そのものを検知信号とする点に構造上の違いがあります。

そのため、通行者の有無を比較的シンプルな仕組みで判定でき、誤検知の要因が少ない設置環境では安定した動作が期待できます。

一方で、光電センサーは投光部と受光部を対向設置する必要があるため、無目と呼ばれるドア上部の枠部分や、床面付近など設置位置によって検知精度が左右されやすいという特性があります。

設置高さがずれていたり、間口が広い出入口で光軸の調整が不十分だったりすると、通行者の一部しか検知できない場合があるため、施工時の光軸合わせと定期的な点検が実務上の判断基準になります。

店舗や工場など、通行量や設置環境が異なる建物では、光電センサーの適用可否を含めて施工業者へ現地確認を依頼することが望まれます。

マットスイッチ・タッチセンサーの特徴

マットスイッチは、床に設置した検知マットの上に人が乗ることでドアを起動させる方式です。

タッチセンサーは、ドア枠や壁面に設置したスイッチへ利用者が直接触れることで開閉を指示する手動補助型の装置です。

いずれも起動用センサーの補助や、開閉を利用者自身が制御したい場面で使われることが多く、病院や介護・福祉施設の出入口、車椅子利用者の通行が想定される場所で選ばれる傾向があります。

一方でマットスイッチは、車椅子の車輪や杖先など荷重のかかり方によって検知が不安定になる場合があるため、バリアフリー動線での設置には検知感度の調整や設置位置の確認が欠かせません。

タッチセンサーについても、設置高さが利用者の身長や車椅子の座面位置に合わない場合は操作しづらくなるため、現地での利用者動線を踏まえた検討が実務上の判断基準になります。

比較表：検知方式・設置条件・費用目安

ここまで紹介した赤外線センサー、光電センサー、マットスイッチ・タッチセンサーは、検知の仕組みや得意とする場面が異なるため、同一の基準で並べて確認すると選定の判断がしやすくなります。

下表は一般的な目安として整理したものであり、実際の費用や設置条件は現場条件により異なるため、最終的な判断には現地調査と見積もりでの確認が必要です。

費用の目安には本体価格のみを示す場合と、既存装置の撤去や配線工事、電気錠との連動工事などの付帯工事を含む場合とがあり、見積書では工事範囲の内訳を確認することが実務上の判断基準になります。

建物用途によって求められる検知範囲や安全性能は異なるため、次章では店舗、病院・福祉施設、オフィス・マンション、工場それぞれに適した装置の考え方を具体的に説明します。

建物用途による安全装置の違い

店舗、病院・介護福祉施設、オフィス・マンション共用部、工場では、来館者の年齢層や通行量、非常時の避難動線が大きく異なります。

そのため、建物用途ごとに求められる検知範囲や安全性能の水準も一様ではありません。

ここでは用途別に適した装置の考え方を具体的に整理し、選定時の判断基準を確認します。

店舗・商業施設に適した装置

店舗や商業施設では、来店者の年齢層や荷物の量が一定でないため、検知範囲が広い補助センサーを組み合わせた構成が適しています。

ベビーカーや台車を押した利用者、複数人が同時に出入りする場面では、起動センサーだけでは足元や側方の検知が不十分になりやすく、補助センサーの追加設置によって接触や挟まれのリスクを抑える考え方が一般的です。

例えば、通行量の多い出入口では、ドア中央だけでなく開閉範囲の端まで検知エリアを広げる設定が採用されることがあり、繁忙時間帯の連続開閉にも対応しやすくなります。

一方で、検知範囲を広げすぎると近隣の陳列什器や自動販売機の前を通る人にも反応してしまい、開閉が頻発して誤作動と感じられる動作につながる場合があるため、設置環境に応じた検知範囲の調整が必要です。

実際の設定は建物の間口や人の動線によって異なるため、現地調査のうえで施工業者と検知範囲や感度を確認することが実務上の判断基準になります。

病院・介護福祉施設に適した装置

病院や介護福祉施設の出入口では、通常の歩行者だけでなく車椅子やストレッチャーの通行を想定した検知範囲の調整が判断基準になります。

車椅子は歩行者よりも通行速度が遅く、車体の幅も広いため、起動センサーの検知エリアが狭いままだと通過途中でドアが閉まり始め、接触や挟まれにつながるおそれがあります。

このため、検知範囲を通常より広めに設定するとともに、開閉速度を通行者に合わせて調整する運用が現場では採用されています。

特にストレッチャーが通る救急搬入口や病棟間の連絡通路では、開いた状態を保持する時間を長めに設定し、途中で人や医療機器が通過している場合に閉止動作へ移らないよう補助センサーを併用する構成が一般的です。

一方で、開放時間を長くしすぎると外気の流入や空調負荷の増加につながる場合があるため、待機時間や検知感度は建物の運用状況に応じて見直す必要があります。

介護福祉施設では、利用者が杖や歩行器を使用する場面も多く、足元付近の検知が不十分だと転倒のリスクが高まることから、床面に近い位置まで検知できるセンサー配置が求められます。

また、バリアフリーの観点では段差の有無や床材の滑りやすさもあわせて確認し、マットスイッチを併用する場合は車椅子のキャスターが引っかからない仕様かどうかを施工業者に確認しておくと安心です。

これらの調整は建物の間口や利用者層によって最適な設定が異なるため、実際の検知範囲や開閉速度は現地調査のうえで施工業者と相談しながら決めることが実務上の判断基準になります。

オフィス・マンション共用部に適した装置

オフィスビルやマンションの共用部では、外来者や来訪者の出入りを制御しながら居住者・従業員の安全な通行を両立させる必要があり、電気錠と連動した自動ドアの構成が広く採用されています。

電気錠連動とは、カードキーや暗証番号による認証が完了した場合にのみ電気錠が解錠され、自動ドアが開閉動作に入る仕組みを指します。

認証待ちの状態では扉が施錠されたままとなるため、部外者の侵入を防ぎながら、認証後の開閉動作では通常の起動センサーや補助センサーによる安全確認が働く構成になります。

セキュリティ性と安全性の両立が求められる点が共用部の特徴であり、単に鍵を電子化するだけでなく、認証の失敗や機器トラブルが発生した際に扉が中途半端な状態で止まらないよう、停電時や制御不良時の動作仕様をあらかじめ確認しておくことが実務上の判断基準になります。

タッチセンサーは、共用部の中でも管理人室や機械室周辺など、特定の担当者のみが開閉操作を行う扉に活用される例があります。

壁面や扉付近に設置したスイッチへ触れることで開閉を制御する方式で、不特定多数が通行するエントランスの起動センサーとは異なり、操作者を限定したい場面に適しています。

マンションの共用部では、宅配業者や来訪者が荷物を持ったまま通行する場面も多いため、検知範囲が狭すぎると接触事故につながる可能性があります。

そのため、電気錠との連動範囲と検知感度の調整を施工時に確認し、認証後の開放時間が短すぎて荷物を持った利用者が挟まれないよう設定することが求められます。

また、共用部は不特定多数が利用する一方で防犯性も求められるため、全国自動ドア協会が示す安全基準を踏まえつつ、管理組合や施設管理者が実際の利用状況に応じて開閉速度や待機時間を施工業者と相談しながら決めることが望ましいといえます。

工場に適した装置

工場では、粉塵や振動、温度変化がセンサーの検知性能へ影響しやすいため、環境耐性を重視した機種選定が判断基準になります。

赤外線センサーや光電センサーは、レンズ部分に粉塵が付着すると受光量が変化し、誤検知や不動作につながる可能性があります。

そのため、防塵性能や定期清掃のしやすさを、設置前に施工業者と確認しておくことが実務上重要です。

また、フォークリフトの往来や機械稼働による振動が常時発生する工場では、センサーの誤作動対策として検知感度の調整が必要になる場合があります。

感度が高すぎると振動や粉塵を人や物と誤認識し、逆に感度を下げすぎると本来検知すべき対象を見逃す恐れがあるため、現場条件に合わせた設定が求められます。

工場向けの自動ドアは、開口部が大きく開閉頻度も高い場合が多いため、耐久性を重視した機種選定が費用対効果の面でも合理的です。

部品供給の継続性や、故障時の対応スピードも含めて、施工業者へ現地調査を依頼し、環境条件に応じた仕様を相談することが望ましいといえます。

よくある質問

ここでは、自動ドアの安全装置に関して法人担当者から寄せられやすい疑問を整理し、後付けの可否、センサーの不具合時の対応、点検頻度の目安、修理と交換の判断基準について、それぞれ個別に回答します。

まとめ

自動ドアの安全装置は、赤外線センサー、光電センサー、マットスイッチ・タッチセンサーなど方式ごとに検知範囲や設置条件が異なります。

店舗、病院、オフィス、工場といった建物用途によって求められる性能が違うため、比較表で条件を整理したうえで選ぶことが重要です。

選定にあたっては、通行量、利用者の特性、設置環境の粉塵や振動の有無を踏まえ、検知範囲と誤作動対策のバランスを確認してください。

既存設備への後付けや、故障時の修理・交換の判断も、部品供給状況や見積書の内訳を比較することで妥当性を確認できます。

迷った場合は、現状の設置環境と用途、想定する通行者の特徴を整理したうえで、施工業者へ現地調査を依頼し、複数方式の見積もりを比較検討することをおすすめします。
